建筑涂料
对标产品:
1).增塑剂:BBP S-160
2).成膜助剂:TEXANOL®酯醇
认证:美国FDA/KOSHER
以下是CA-118作为增塑剂与美国福禄BBP的对比试验:

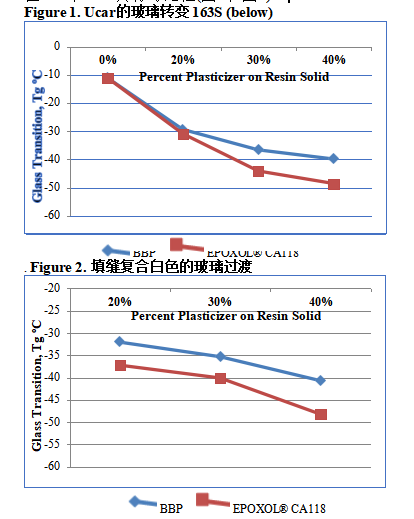

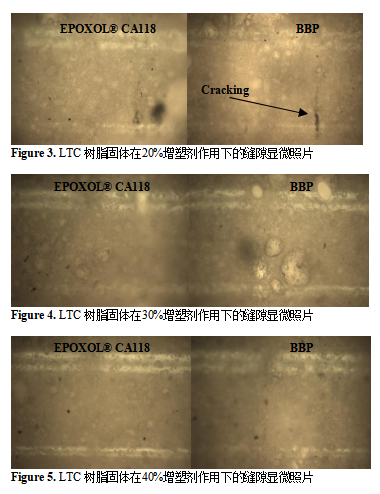

CA118的塑化性能优于BBP,其玻璃化转变率较低(图1)。若要与40% BBP相比较,则需要大约27%的环氧树脂CA118才能达到至少类似的玻璃转变。同样,在填缝复合配方中,如图3所示,只需约30%的环氧醇CA118就能在40%时实现类似于BBP的玻璃化转变。在20%增塑剂作用下,环氧醇CA118用低温聚结(LTC)方法完成了膜的形成,而BBP则出现了小裂纹(图3,如图箭头所示)。BBP和环氧醇CA118在30%和40%具有可比性(图4和图5)。
试验性的:
使用可用的混合器根据表1中的UCAR乳剂制备填缝剂。增塑剂的剂量估计为20%,30%和40%。由于填缝料的高剪切力,可用的混合器和桨叶不适合完全混合/分散总量的颜料(Drikalite),因此,在手动混合的同时添加了剩余颜料的1/3,但要确保均匀混合获得了。用20 ml注射器(模拟填缝枪分配器)将填缝剂涂在离型纸上,在室温下干燥7天,并使用TA Q1000测定玻璃化转变温度。通过拉长一个8 cm长的填缝直至填缝破裂并测出伸长率,以非常粗糙的方式评估同一填缝膜的伸长率。还使用10密耳湿膜厚度评估了低温固化,并在40 0F的橱柜中干燥,并在显微镜下评估了裂纹/成膜。
乳胶也与增塑剂以20%,30%和40%混合。用3密耳的鸟涂药器将混合物涂在离型纸上,在正常实验室条件下干燥。还使用10密耳湿膜厚度评估了低温固化,并在LTC柜(400F)中干燥,并在显微镜下和视觉下评估了裂纹/成膜。
参考资料
(1)ACS技术产品,批次#12028; 4911-147
(2)邻苯二甲酸丁酯
(3)符合ASTM C 920(25%)填缝剂建议K-2224 –
陶氏Ucar乳液
(4)Ucar 163S –陶氏Ucar –固体含量58%,Tg = -11 0C
替换为EPOXOL®CA118
以下是CA-118作为成膜助剂和美国福禄BBP的对比试验:

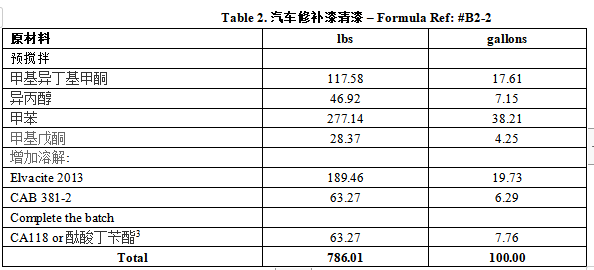

在自动修补的透明清漆配方中,相对于BBP作为增塑剂评估了CA118(表2)。并排进行了性能评估4,以与BBP进行比较。 CA118与Elvacite 2013具有很好的兼容性。

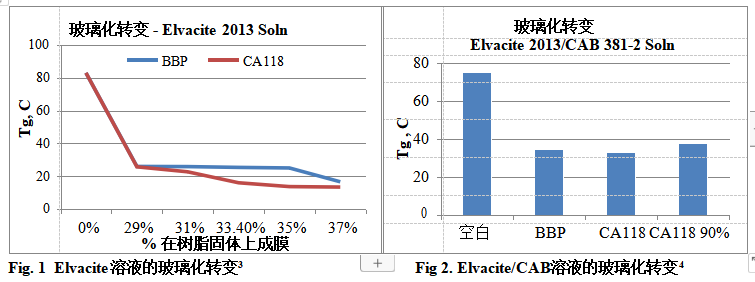

图1显示了在不同增塑剂用量下Elvacite溶液5的玻璃化转变。在Elvacite上,大约需要29%的ca118才能与BBP的Tg相等,为33.4%。如图2所示,以1lb-lb为基础,Elvacite / CAB溶液6的CA118的Tg低于BBP,但90%的CA118比BBP和CA118柔软。

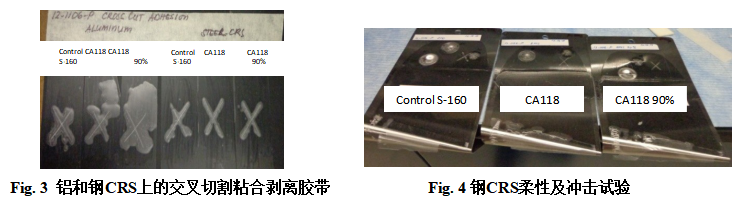

三个样品在钢(CRS)上的划格法附着力相当,但在铝上却没有(图3)。如图4所示,柔韧性和抗冲击性也相当。

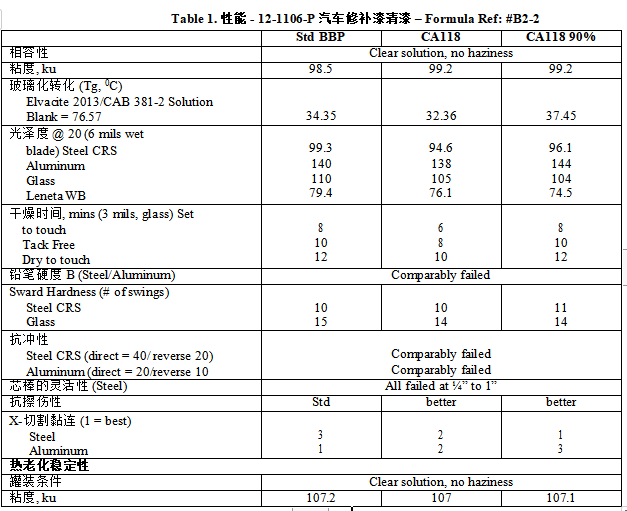

表1显示了BBP和CA118的比较性质。钢,玻璃和leneta纸上的光泽度表明CA118略低于BBP。在钢和铝板上,B铅笔的硬度都相当差。钢和玻璃表面上的硬皮硬度几乎是可比的。与CA118相比,CA118在90%和标准条件下显示出更快的干燥时间。
参考:
(1)公式参考:#B2-2
(2)Elvacite 3013 –低分子量的甲基丙烯酸甲酯/甲基丙烯酸正丁酯共聚物,用于工业上的清漆,气雾剂,油墨和塑料涂料;
Tg = 75 0C; 兆瓦= 34,000
(3)Santicizer®160-出色的增塑剂,对多种树脂(费罗)具有强溶剂能力
(4)在正常室温下老化7天后评价薄膜的性能。
(5)Elvacite溶液– Elvacite 2013溶解在基于配方的混合溶剂中(表1)
(6)Elvacite / CAB溶液–根据配方将Elvacite 2013和CAB 381-2溶解在混合溶剂中(表1)
